Bridge slotted screen

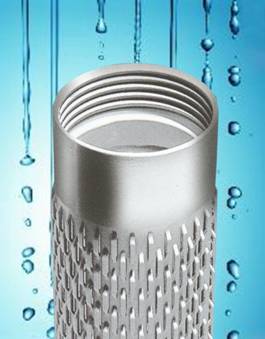

Bridge slotted screens are made with carbon steel or stainless steel plates punched, rolled and longitudinally welded. Arrangement, dimension and shape of the slots meet DIN 4922 provisions.

This type of screen provides a good percentage of open area and is particularly recommended for coarse soils.

OUR RANGE

Diameters: from 114,3 to 1016 mm

Wall thicknesses: from 2 to 10 mm

Lengths: 6 mt standard, 3 mt or other lengths upon request

Connections: welding ends with or without collars, M/F threaded couplings, flanged.

Finishing: Carbon steel screens can be supplied without coating, coated with waterborne base paint, or hot galvanized.

BRIDGE SLOTTED SCREENS THEORETICAL YIELD

OUTSIDE
DIAMETER
(mm)		SLOTS WIDTH mm
11,522,53
open
area		Liter/
sec/mt		open
area		Liter/
sec/mt		open
area		Liter/
sec/mt		open
area		Liter/
sec/mt		open
area		Liter/
sec/mt

114,3

6,9 %

0,7

10,6 %

1,1

14,5 %

1,5

18,7 %

1,9

23,1 %

2,4

139,7

6,9 %

0,9

10,6 %

1,4

14,5 %

1,9

18,7 %

2,4

23,1 %

2,9

168,3

6,9 %

1,1

10,6 %

1,6

14,5 %

2,2

18,7 %

2,9

23,1 %

3,6

177,8

6,9 %

1,1

10,6 %

1,7

14,5 %

2,4

18,7 %

3,1

23,1 %

3,9

193,7

6,9 %

1,2

10,6 %

1,9

14,5 %

2,6

18,7 %

3,3

23,1 %

4,1

219,1

6,9 %

1,4

10,6 %

2,2

14,5 %

3,0

18,7 %

3,8

23,1 %

4,7

244,5

6,9 %

1,6

10,6 %

2,4

14,5 %

3,3

18,7 %

4,2

23,1 %

5,2

273,0

6,9 %

1,7

10,6 %

2,6

14,5 %

3,7

18,7 %

4,7

23,1 %

5,8

323,9

6,9 %

2,1

10,6 %

3,2

14,5 %

4,4

18,7 %

5,6

23,1 %

7,0

355,6

6,9 %

2,3

10,6 %

3,5

14,5 %

4,8

18,7 %

6,2

23,1 %

7,6

406,4

6,9 %

2,6

10,6 %

4,0

14,5 %

5,5

18,7 %

7,1

23,1 %

8,7

457,2

6,9 %

2,9

10,6 %

4,5

14,5 %

6,2

18,7 %

8,0

23,1 %

9,8

508,0

6,9 %

3,3

10,6 %

5,0

14,5 %

6,9

18,7 %

8,9

23,1 %

11,0

609,6

6,9 %

4,0

10,6 %

6,0

14,5 %

8,3

18,7 %

10,7

23,1 %

13,2

711,8

6,9 %

4,6

10,6 %

7,0

14,5 %

9,7

18,7 %

12,5

23,1 %

15,4

812,8

6,9 %

5,3

10,6 %

8,1

14,5 %

11,0

18,7 %

14,2

23,1 %

17,6

914,4

6,9 %

5,9

10,6 %

9,1

14,5 %

12,4

18,7 %

16,0

23,1 %

19,8

1016

6,9 %

6,5

10,6 %

10,1

14,5 %

13,8

18,7 %

17,8

23,1 %

22,0

Download the technical data sheet in PDf format
